Расчет теплопотерь через полы, уложенные на грунт в цокольном этаже, я производил согласно методике, изложенной в пособии по расчету теплопотерь. Здесь расскажу, как я это делал применительно к своему дому.

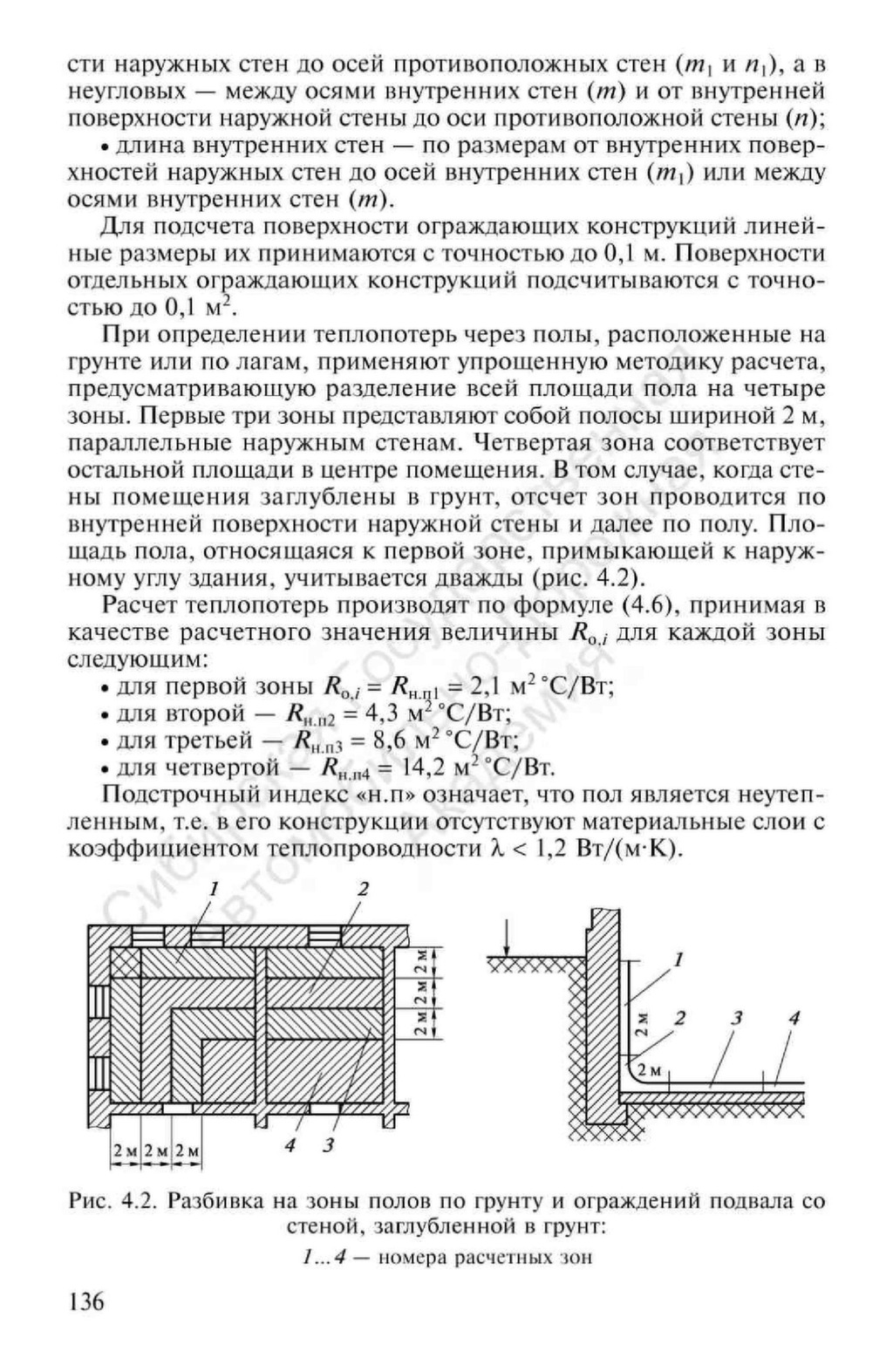

Разбивка площади на зоны расчета Прежде всего надо уяснить, что такое двухметровые зоны. В пособии они достаточно четко определяются. Для моего дома первая зона состоит из двух частей: вертикальной и горизонтальной. Вертикальная - это 1,5 м стены цоколя (фундамента дома). Этот фундамент у нас утеплен снаружи плитой пенопласта толщиной 5 см и слоем опила 0,5 м.

Горизонтальная часть зоны I - это оставшиеся от двух метров 0,5 метра пола от стены. Эта часть зоны не утеплена ничем, просто лежит бетонная стяжка с гидроизоляцией. Даже арматуры там никакой нет.

Разбивка пола на зоны сверху Зона II - это 2 метра полосы от зоны I к центру пола. И зона III - оставшаяся часть пола, представляющая из себя квадрат со стороной 3.4 м. Если смотреть на это разделение сверху, то получается примерно такая картина, как на рисунке. Голубой цвет - зона I, зеленый - зона II, желтый - зона III.

Далее определяю показатель теплосопротивления каждой из зон. Надо учитывать при этом, что зона I состоит из двух частей, одна из которых (вертикальная) утеплена. Нормативы говорят, что теплосопротивление любой утепленной зоны является суммой заданного для зоны теплосопротивления с общим теплосопротивлением утеплителя.

Заданное для зоны I нормативное теплосопротивление равно 2.1 м2°С/Вт. У меня вертикальная часть утеплена пенопластом и опилом. Их коэффициент теплопроводности известен, остается определить их теплосопротивления. Это просто:

Коэффициент теплопроводности пенопласта - 0.05 Вт/м°С, опила - 0.075 Вт/м°С. Кроме того, в составе пирога имеются штукатурный слой, бетон и гидроизоляция. Толщину каждого слоя делим на его коэффициент теплопроводности (СНиП II-3-79) и получаем значения теплосопротивления:

  • нормативное для зоны I = 2.1 м2°С/Вт
  • штукатурка: 0.01 м / 0.93 Вт/м°С = 0,01 м2°С/Вт
  • бетон: 0.3 м / 1,86 Вт/м°С = 0,16 м2°С/Вт
  • гидроизоляция: 0.004 м / 0.17 Вт/м°С = 0,02 м2°С/Вт
  • пенопласт: 0.05 м / 0.05 Вт/м°С = 1 м2°С/Вт
  • опил: 0.5 м / 0.075 Вт/м°С = 6.67 м2°С/Вт
  • Итого RIверт = 2.1+0.01+0.16+0.17+1+6.67 = 9.96 м2°С/Вт

Это было для вертикальной части. Все остальное - это пол, состоящий из бетона, гидроизоляции и еще раз бетона. Теплосопротивление этого пирога:

  • бетон: 0.08 м / 1,86 Вт/м°С = 0,04 м2°С/Вт
  • гидроизоляция: 0.004 м / 0.17 Вт/м°С = 0,02 м2°С/Вт
  • бетон: 0.08 м / 1,86 Вт/м°С = 0,04 м2°С/Вт
  • Итого Rпола = 0.04+0.02+0.04 = 0.1 м2°С/Вт

Для зоны I горизонтальной части:

  • нормативное для зоны I = 2.1 м2°С/Вт
  • пол Rпола = 0.1 м2°С/Вт
  • Итого RIгориз = 2.1+0.1 = 2.2 м2°С/Вт

Для зоны II:

  • нормативное для зоны II = 4.3 м2°С/Вт
  • пол Rпола = 0.1 м2°С/Вт
  • Итого RII = 4.3+0.1 = 4.4 м2°С/Вт

Для зоны III:

  • нормативное для зоны II = 8.6 м2°С/Вт
  • пол Rпола = 0.1 м2°С/Вт
  • Итого RIII = 8.6+0.1 = 8.7 м2°С/Вт

С теплосопротивлениями определились. Но этого для расчета теплопотерь мало. Нужны еще площади каждой зоны и значение наружной температуры воздуха. Эту температуру можно взять среднюю за теплопотерь отопительный сезон, если ведем расчет для всего сезона, или максимальную, если ведем расчет для построения системы отопления.

Но система отопления у меня уже собрана и действует, мне важно было определить количество тепловой энергии на весь сезон, потому я взял среднюю температуру отопительного сезона, равную -5,9°С, и длительность отопительного сезона 229 суток. СНиП 23-01-99.

Температура определена, теперь площади. Тут просто арифметика.

  • зона I вертикальная SIверт = 8.4 1.5 4 = 50.4 м2
  • зона I горизонтальная SIгориз = 8.4 0.5 4 = 16.8 м2
  • зона II SII = 7.47.4 - 3.43.4 = 43.2 м2
  • зона III SIII = 3.43.4 = 11.56 м2

Все. Осталось определить теплопотери. Они вычисляются по формуле: Q = ST/R, где:

  • Q - теплопотери, Вт
  • S - площадь ограждения, м2
  • R - теплосопротивление ограждения, м2°С/Вт
  • T - разница температур между внутренним и наружным воздухом. Я беру ее равной 20°С - (-5.9°С) = 25.9°С
Определяем теплопотери:
  • QIверт = 50.4 25.9 / 9.96 = 131 Вт
  • QIгориз = 16.8 25.9 / 2,2 = 198 Вт
  • QII = 43.2 25.9 / 4.4 = 254 Вт
  • QIII = 11.56 25.9 / 8.7 = 34 Вт
  • Итого Qобщ = 131+198+254+34 = 617 Вт

Итого за отопительный период для возмещения теплопотерь через фундамент и пол цокольного этажа потребуется 0,617 квт 24 ч 229 сут = 3391 квт-ч тепловой энергии.

Вот такой вот расчет. Теплопотери на инфильтрацию воздуха в расчет не принимаю в связи с их незначительностью для рассматриваемых ограждений. Также не применяю коэффициенты по сторонам света, поскольку фундамент в земле и солнце с ветрами на него не воздействуют. Некоторые неточности в определении размеров ограждений (обмер не по правилам) пусть никого не возбуждают:) В принципе, я не лабораторные расчеты вел, а всего лишь для бытового применения, и погрешности в пределах 2-3% меня вполне устраивают.

Если же нужно произвести расчет для утепленного пола, то в этой методике достаточно пересчитать теплосопротивление пола Rпола, все остальное делается точно также. А вообще, если есть небольшой навык, лучше всего подобные расчеты вести в Excel.
